頻譜分析儀作用
信息來源：wap.bingjingshi.net.cn 發布時間：2020.10.20
在有線廣播電視系統的技術測量中，經常使用頻譜分析儀。一旦掌握了它的操作方法，你就可以更快地檢查和測量性能，并且可以確定測量是準確的。典型測試包括圖像載波頻率和幅度、音頻頻率和幅度、頻率偏移、系統噪聲水平、載波噪聲比、調制深度、互調、CTB/CSO、交流聲音、系統在信道中的頻率響應等。

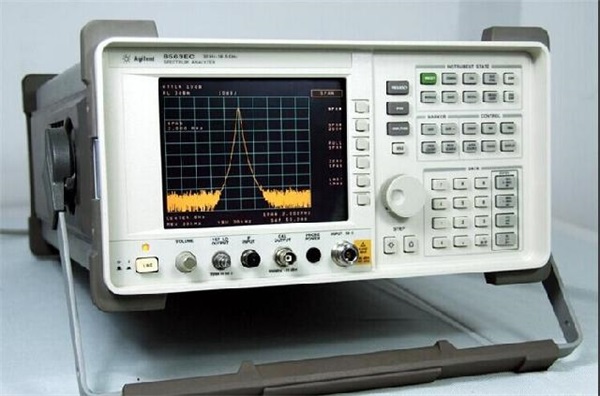

頻譜分析儀是一種帶觀察屏的連續可調無線電信號接收器。簡而言之，頻譜分析儀就是接收機。與電視機不同，頻譜分析儀不是從一個頻率跳到另一個頻率，而是在選定的頻率范圍內連續掃描，然后重復這個過程。頻譜分析儀不顯示輸入信號的結果，例如電視圖像，它顯示信號幅度和頻率。在其輸入范圍內，頻譜分析儀可以顯示信號，所示，該圖顯示了左側信號的諧波頻率和幅度。如何控制頻譜分析儀？很簡單，頻譜分析儀有輸入端、輸出端、顯像管和各種功能的按鈕。為了方便起見，對各種功能進行了分類，重要的功能是在頻率和幅度范圍內控制CRT顯示。當電源打開時，大多數頻譜分析儀將被預設。
像大多數現代測試設備一樣，頻譜分析儀有一個內部計算機或微處理器。這些微處理器可以做很多工作，用戶只需按下相應的按鈕。作為操作員，按下或調整前面板上的控制鍵，向微處理器發送命令，微處理器控制頻譜分析儀的硬件和電路。顯示了三種類型的控件，即硬鍵、軟鍵和數據輸入鍵。硬鍵通常在鍵上或旁邊有特殊的名稱，并且每當被按下時都執行相同的明確功能。軟鍵往往位于CRT屏幕旁邊，其功能根據按下的硬鍵而變化。軟鍵標記一般顯示在CRT上。數據控制通過數字鍵、旋鈕和上下鍵來完成，并且可以通過輸入數字或根據預定義的步驟上下操作來設置。
